Vatten Valve Group, Saarlandista, Saksasta, peräisin oleva maailmanlaajuisesti tunnettu teollisuusautomaatioventtiiliyritys, joka on erikoistunut ydintuotteiden, kuten automaattisten palloventtiilien, läppäventtiilien ja säätöventtiilien, tutkimukseen, kehittämiseen ja valmistukseen. Hyödyntämällä poikkeuksellista teknologista asiantuntemustamme toimitamme innovatiivisia venttiiliratkaisuja ja ammattitaitoista teknistä tukea kriittisille teollisuudenaloille, kuten energia-, kemian-, vedenkäsittely-, lääke- ja elintarviketeollisuudelle.
Itsesäätöventtiilien toimittaja
Venttiilin rajakytkin Valmistajat
-
VATTEN-rajakytkinmalli V621YC on varustettu kahdella Honeywellin mekaanisella koskettimella, mikä takaa nopean reagoinnin ja suuren toimintatarkku
-

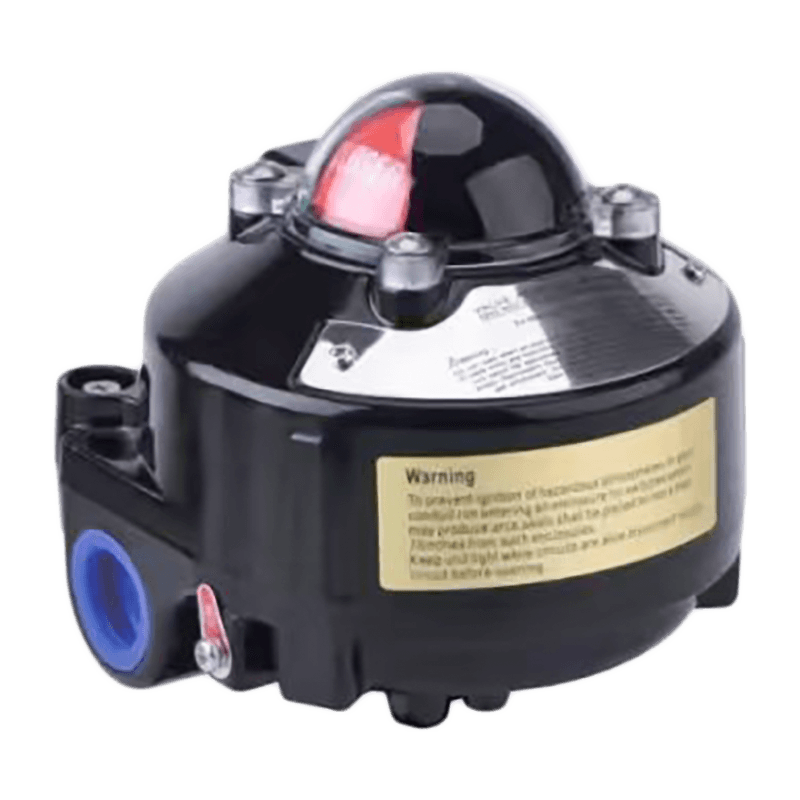

VATTEN-räjähdyssuojattu rajakytkinmalli V274 venttiilirajakytkinkotelo on olennainen kenttälaite venttiilin tilan valvontaan automatisoidussa oh
-

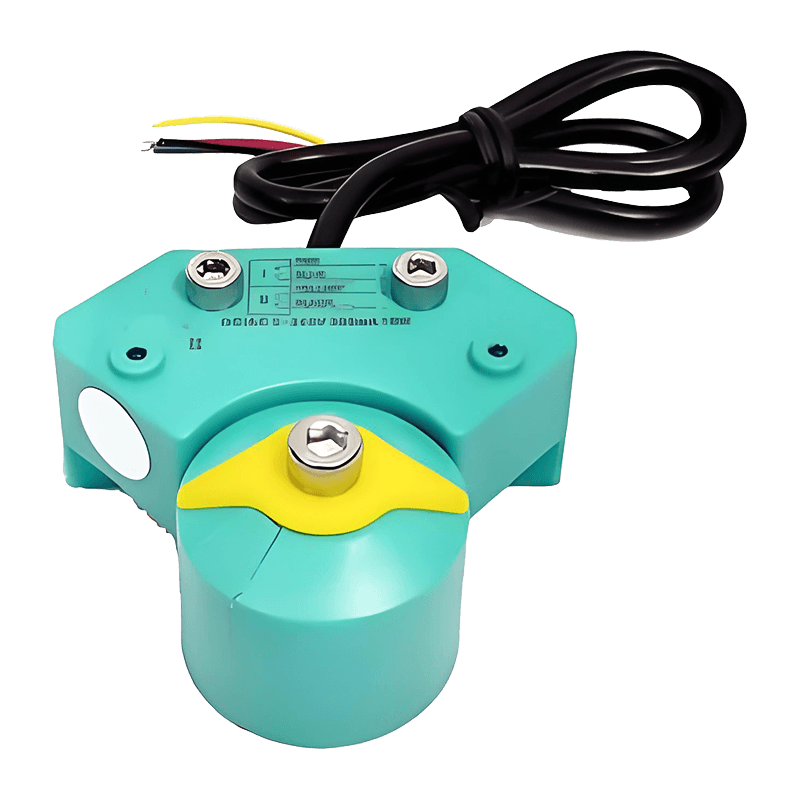

Induktiivinen VATTEN-rajakytkin, joka tunnetaan myös kontaktittomana läheisyyskytkimenä, on ihanteellinen elektroninen kytkentäanturi. Kun meta
VATTEN-rajakytkin on olennainen takaisinkytkentälaite venttiilinohjausjärjestelmissä, ja sillä on keskeinen rooli venttiilin auki- ja kiinnitilan valvonnassa. Kytkin on varustettu Honeywellin ja P F:n korkealaatuisilla kosketinelementeillä, mikä takaa tarkkuuden ja luotettavuuden. Olipa kyseessä suurtaajuinen toimintaympäristö tai tarkkaa ohjausta vaativat sovellukset, rajakytkin antaa oikea-aikaisen ja tarkan palautteen ja estää huonon kosketuksen tai toimintavirheiden aiheuttamat ongelmat.
Lisäksi VATTEN-rajakytkin tarjoaa ExdIICT6-räjähdyssuojauksen, mikä tekee siitä sopivan käytettäväksi vaarallisissa ympäristöissä. Tämä räjähdysturvallisuusluokitus mahdollistaa kytkimen turvallisen toiminnan räjähdysvaarallisissa kaasuympäristöissä, mikä varmistaa sekä laitteiden että henkilökunnan suojan. Tämä suunnittelunäkökohta tekee VATTEN-rajakytkimestä entistä luotettavamman teollisuudenaloilla, kuten öljy- ja kemikaaliteollisuudessa, missä se kestää ankarat käyttöolosuhteet.
VATTEN-rajakytkintä käytetään laajalti erilaisissa teollisuusautomaatiolaitteissa ja venttiilien ohjausjärjestelmissä, ja siinä yhdistyvät korkealaatuiset komponentit, tarkka palautetoiminnallisuus ja vankka räjähdyssuojattu rakenne.
Viesti Palaute
Tietoja meistä
Vatten Valve Group, Saarljaista, Saksasta, peräisin oleva maailmanlaajuisesti tunnettu teollisuusautomaatioventtiiliyritys, joka on erikoistunut ydintuotteiden, kuten automaattisten palloventtiilien, läppäventtiilien ja säätöventtiilien, tutkimukseen, kehittämiseen ja valmistukseen. Hyödyntämällä poikkeuksellista teknologista asiantuntemustamme toimitamme innovatiivisia venttiiliratkaisuja ja ammattitaitoista teknistä tukea kriittisille teollisuudenaloille, mukaan lukien energia-, kemian-, vedenkäsittely-, lääke- ja elintarviketeollisuus.
Kuten Venttiilin rajakytkin Valmistajat ja Venttiilin rajakytkin Yritys, Konsernilla on neljä huippumodernia tuotantolaitosta, jotka sijaitsevat strategisesti Shanghaissa, Tianjinissa, Lishuissa ja Jiaxingissa Kiinassa. Palvellaksemme kansainvälisiä markkinoita paremmin olemme perustaneet sivuliikkeitä tärkeisiin strategisiin paikkoihin, kuten Isoon-Britanniaan, Turkkiin, Valko-Venäjälle, Saudi-Arabiaan ja Indonesiaan. Indonesian toimistomme perustaminen parantaa merkittävästi palvelukykyämme Kaakkois-Aasian markkinoilla varmistaen oikea-aikaisen ja tehokkaan teknisen tuen ja palvelut paikallisille kumppaneille ja asiakkaille.
Vatten Valve perustuu saksalaiseen tarkkuusvalmistuksen perinteeseen ja keskittyy automaattisiin säätöventtiileihin noudattaen samalla tiukasti kansainvälisiä laatustandardeja. Tarjoa Mukautettu Venttiilin rajakytkin. Olemme sitoutuneet jatkuvaan innovointiin ja tarjoamme asiakkaillemme ensiluokkaisia tuotteita, ammattitaitoista teknistä tukea ja kattavia nesteenhallintaratkaisuja, jotka antavat heille mahdollisuuden ratkaista monimutkaisia teollisen nesteenhallintaan liittyviä haasteita.
Uutiset
-
-
Johdatus sähköisiin palloventtiileihin Sähköiset palloventtiilit ovat kriittisiä komponentteja nykyaikaisissa nesteenohjausjärjestelmissä, mikä mahdollistaa nesteen tai kaasun virtauksen automaattis...
LUE LISÄÄ -
Selvitä, mitä kalvoventtiilit ovat Kalvoventtiilit ovat virtauksensäätölaitteita, jotka käyttävät joustavaa kalvoa säätelemään, käynnistämään tai pysäyttämään nesteiden liikettä. Kalvo toimii esteen...
LUE LISÄÄ -
Ohjausventtiilien merkitys teollisuusautomaatiossa ja niiden asennoittimien kunnossapidossa. Kiihtyvän teollisuusautomaation taustalla säätöventtiilejä käytetään yhä laajemmin, ja niiden keskeinen roo...
LUE LISÄÄ
Alan osaaminen
Mekaanisen asennuksen ja toimilaitteen kytkennän optimointi tarkan palautteen saamiseksi
Mekaaniset asennusvirheet ovat yleisin syy väärään palautteeseen venttiilien rajakytkimet . Erittäin tarkoissa sovelluksissa kiinnitä huomiota akselikytkimien kohdistukseen, toimilaitteen liikerajoituksiin ja välyksen eliminointiin. Käytä jäykkiä kytkentälaitteita ja vääntömomenttitarkistettuja kiinnikkeitä estääksesi mikroliikkeet, jotka johtavat kosketusräpäyksiin. Jos venttiilin toimilaite käyttää nokkia tai vipuja, määritä karkaistut nokkapinnat ja karkaistut seuraajapinnat toistettavien nokkaprofiilien ylläpitämiseksi miljoonien jaksojen ajan.
Käytännön asennustarkastukset
- Tarkista akselin samankeskisyys mittakellolla; sallitun poiston tulee olla valmistajan toleranssin sisällä toistetulle vaihdolle.
- Lukitse toimilaitteen mekaaniset pysäyttimet ja tallenna pääteasennot; dokumentoi mekaaninen matkan loppu korreloidaksesi sähköisen palautteen kanssa.
- Käytä tärisevien asennuksien rajakytkinkoteloissa pyörimisen estäviä kiinnikkeitä.
Yhteysteknologiat ja signaalin eheys: Honeywell vs P F Elements
Kosketinelementtien valinta vaikuttaa kosketusvastukseen, pomppimisominaisuuksiin ja käyttöikään. Honeywellin mekaaniset mikrokytkimet tarjoavat usein vankat metalliseoskoskettimet ennustettavissa olevilla poikkeavilla ja hyvin dokumentoiduilla sähköisillä käyttöikäkäyrillä. P F (Pepperl Fuchs) tarjoaa sekä mekaanisia että elektronisia kytkentätekniikoita (mukaan lukien NAMUR- ja solid-state-lähdöt), joilla on pienempi koskettimien kuluminen ja parempi EMI-sieto sähköisesti meluisissa laitoksissa. Harkitse suurtaajuista venttiilinkäyttöä varten hybridilähestymistapoja: mekaaniset koskettimet todistetuille turvalukituksille yhdistettynä puolijohdeantureihin nopeaa näytteenottoa ja diagnostiikkaa varten.
| Ominaisuus | Honeywellin kontaktimoduulit | P F-moduulit / solid-state |
| Sähkökäyttöinen käyttöikä (tyyppi) | Korkea, määritellyillä jaksoilla nimelliskuormalla | Erittäin korkea solid-state; Honeywellin kaltaiset mekaaniset versiot |
| Yhteyden pomppiminen | Havaittavissa; vaatii hallintalogiikassa palautumista | Alempi (kiinteä olomuoto) tai vastaava (mekaaninen) |
| EMC/EMI-kestävyys | Hyvä suojauksen ja suodattimen kanssa | Ylivoimainen elektronisille ulostuloille |
Sähköinen liitäntä, palautuminen ja diagnostiikka luotettavaa paikannusta varten
Tarkka asennon palaute vaatii muutakin kuin puhtaan mekaanisen kytkimen. Toteuta laitteiston ja ohjelmiston debounce, käytä valvottuja piirejä ja seuraa kosketusresistanssin trendejä. Mittaa kosketinresistanssi käyttöönoton aikana ja kirjaa muutokset ajan myötä – kasvava trendi edeltää usein kosketinvikoja. Valitse turvakriittisille venttiileille voimaohjatut koskettimet tai kaksikanavaiset valvotut silmukat, jotta PLC/RTU voi havaita koskettimien erot reaaliajassa.
Suositeltavat sähkökäytännöt
- Käytä RC:tä tai digitaalista palautusta, joka on viritetty lyhimpään odotettuun mekaaniseen palautusikkunaan, jotta vältät vääriä siirtymiä peittämättä todellisia nopeita tapahtumia.
- Ota käyttöön koskettimien valvonta (päästä päähän -vastustarkistukset) johdotuksen tai koskettimien huonontumisen havaitsemiseksi.
- Kirjaa tilanmuutosaikaleimat havaitaksesi ajoittaiset viat, jotka korreloivat tärinän tai lämpötilan jaksojen kanssa.
Räjähdyssuojatut suunnittelunäkökohdat (ExdIICT6) syttyvissä ympäristöissä
ExdIICT6-sertifikaatin omaavien rajakytkimien valinta edellyttää putkien läpivientien, kaapeliläpivientien ja lämpötilaluokkarajojen huomioimista. Exd-kotelo estää sytytyslähteitä leviämästä kaasuilmakehään; kuitenkin, asennustyö (oikea tiivistemassa, sertifioidut tiivisteet ja vääntömomenttiasetukset) on yhtä tärkeää luokituksen säilyttämiseksi. Varmista myös, että sähkökuormituksen alaisen kytkimen ympäristön lämpötila ja odotetut pintalämpötilat jäävät alle T6-rajan.
Kenttävarmistuksen tarkistuslista räjähdyssuojatuille asennuksille
- Tarkista, että sertifikaatti vastaa aiottua kaasuryhmää ja lämpötilaluokkaa (Ex d II C T6).
- Käytä sertifioituja liekkipolkukykyisiä kaapeliläpivientejä ja käytä takertumisenestoa valmistajan ohjeiden mukaisesti.
- Merkitse kotelon vääntömomenttiarvot ja tiivistysmenetelmä käyttöönottoraporttiin.
Huolto, todentaminen ja elinkaarihallinta suurtaajuustoimintoja varten
Korkeataajuinen venttiilikierto lyhentää mekaanisten koskettimien käyttöikää. Luo huoltoaikataulu todellisten syklien perusteella kalenterin ajan sijaan. Käytä yksinkertaisia laskureita tai tapahtumien kirjaamista käynnistääksesi tarkastukset määritetyillä jaksomäärillä. Tarkista tarkastuksen aikana kosketuspinnan kunto, jousien jännitys, mekaanisten nivelten voitelu ja kotelon sisääntulotiivisteet. Vaihda kosketinmoduulit ennen kuin sähköiset ominaisuudet ajautuvat määritettyjen rajojen yli.
| Toiminta | Liipaisin | Hyväksyminen / seuranta |
| Kosketinvastuksen mittaus | 50 000 syklin välein tai vuosittain | Jos > määritetty ΔΩ, vaihda moduuli ja testaa uudelleen |
| Mekaanisen välyksen tarkastus | Vaikeiden tapahtumien tai tärinähälytyksen jälkeen | Kiristä/vaihda nivelet, asiakirja kiristysmomentti |
Integrointistrategiat DCS/PLC:n ja redundanssiarkkitehtuurien kanssa
Luotettavaa laitoksen ohjausta varten kytke rajakytkimen palaute sekä ohjaus- että turvajärjestelmiin tarvittaessa. Käytä äänestyslogiikkaa (2-/3) tai kaksikanavaista valvottua palautetta turvainstrumentoituihin toimintoihin. Kun asennat vanhoja järjestelmiä jälkikäteen, lisää eristetty puolijohdeanturikanava mekaanisen koskettimen rinnalle, jotta saat nopean diagnoosin muuttamatta turvallisuuslogiikkaa. Varmista, että virran, suurvirtakuormien ja tunnistuspiirien johdotus on erotettu toisistaan häiriöiden vähentämiseksi.
Johdotus- ja logiikkasuositukset
- Reititä anturikaapelit erillisiin lokeroihin ja käytä suojattua kaapelia pitkiä ajoja varten; lopettaa näytöt toisessa päässä.
- Toteuta uskottavuustarkistukset PLC:ssä (esim. tarkista, että 'auki' ja 'kiinni' eivät ole samanaikaisesti aktiivisia).
- SIL-yhteensopivia järjestelmiä varten dokumentoi arkkitehtuuri ja suorita vikatilan analyysi, joka sisältää rajakytkimen vikatilat.
Ympäristönsuojelu: IP-luokitukset, lämpötilan kompensointi ja tärinän karkaisu
Valitse a venttiilin rajakytkin IP-luokitus, joka vastaa lisääntynyttä altistumista – IP66/67 pesuun tai kosteisiin tiloihin; korkeampi upotusta varten. Asennuksissa, joissa lämpötilavaihtelut ovat suuret, varmista, että sisäiset materiaalit (tiivisteet, voiteluaineet, muovit) on mitoitettu odotetulla alueella, jotta estetään tiivisteen kovettuminen tai kutistuminen, jotka voivat muuttaa käyttövoimaa. Käytä tärinävaimennettuja kiinnikkeitä tai elektroniikkaa korkean tärinän alueilla kalibroinnin säilyttämiseksi ja ajoittaisten kosketusten estämiseksi.
- Vahvista ilmoitettu IP-luokitus paikan päällä olevilla testeillä: suihku, kondensaatio ja suolasumu tarvittaessa.
- Määritä lämpötilankestävät voiteluaineet ja varmista, että kytkimen komponenttien lämpöluokitus ylittää ympäristön ääriarvot.
