Ohjausventtiilien merkitys teollisuusautomaatiossa ja niiden asennoittimien kunnossapidossa.

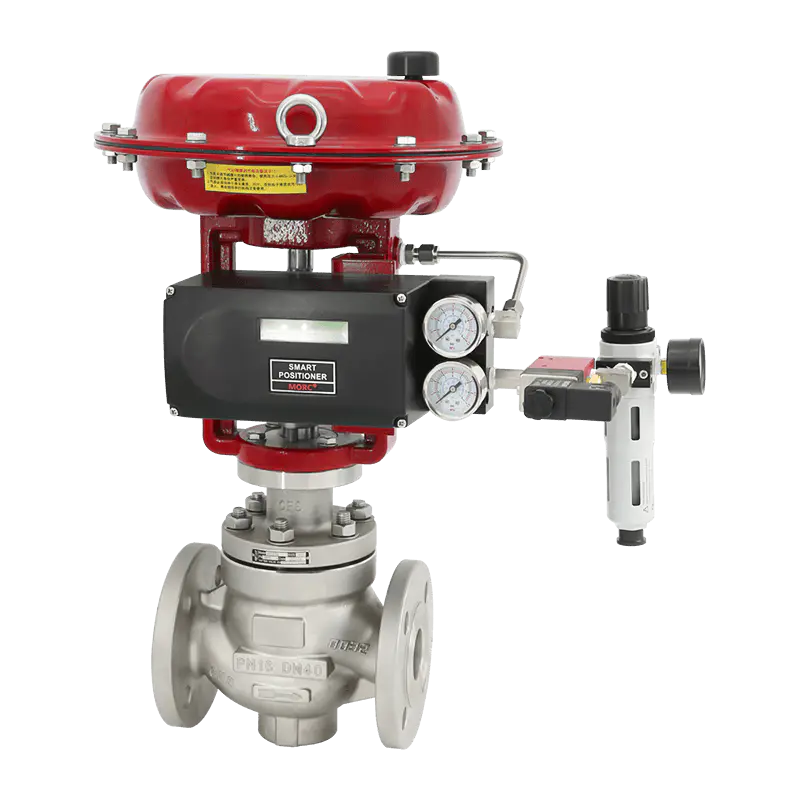

Kiihtyvän teollisuusautomaation taustalla säätöventtiilejä käytetään yhä laajemmin, ja niiden keskeinen rooli prosessituotannossa kasvaa jatkuvasti. Erityisesti pneumaattisten ohjausventtiilien "aivoina" venttiilin asennoittimet saavuttavat tarkan linjauksen tuotantoprosessin vaatimusten kanssa ohjaamalla tarkasti venttiilin avautumista. Käytännössä venttiilin asennoittimissa voi kuitenkin esiintyä erilaisia toimintahäiriöitä. Seuraavassa on ammattimainen analyysi ja kokoelma yleisistä vioista ja niiden ratkaisuista.
Vika 1: Venttiili ei vastaa signaalin tulon jälkeen
1) Ilmansyöttöpaineen tarkastus:
Varmista ensin, että ilmansyöttöpaine täyttää laitekäsikirjassa määritellyt standardivaatimukset.
2) Signaalin siirtotien tarkastus:
- Käytä yleismittaria tarkistaaksesi 4-20 mA signaalin eheyden valvomosta asennoittimen liittimiin. Jos havaitset poikkeavuuksia, tutki johtoliitännät.
- Jos signaali on normaali, mutta asennoitin ei reagoi, suorita lisätestejä asennoittimen sisäiselle piirille.
- Kiinnitä erityistä huomiota mekaanisten asennoittimien vääntömomenttimoottorin toimintatilaan.
3) Palautemekanismin tarkastus:
Varmista, että takaisinkytkentätangon ja asennoittimen kiinnityskannattimen välillä ei ole löysyyttä tai irtoamista, ja suorita tarvittavat kiristystoimenpiteet.
4) Ilmatukoksen vianetsintä:
Irrota ilmansyöttölinja asennoittimen lähtöportista ja lähetä komento uudelleen. Jos ilmavirtaa ei havaita, ilmapiiri voi olla tukossa. Suosittelemme laitteen palauttamista tehtaalle puhdistamista varten.
5) Venttiilin kunnon tarkistus:
Tarkasta huolellisesti itse venttiili takertumisen tai tukoksen varalta.
Vika 2: Venttiili toimii hitaasti
1) Kaasun syöttöpaineen vahvistaminen:
Varmista, että kaasunsyöttöjärjestelmän paine on riittävä tukemaan venttiilin toimintaa.
2) Ilmapiirin vuodon tarkastus:
Tarkista huolellisesti kaikki ilmapiirin liitännät vuotojen varalta.
3) Venttiilin impedanssianalyysi:
Määrittää, onko venttiilissä tarttumista tai lisääntynyttä kitkavastusta.
Vika 3: Venttiili ei saavuta määritettyä paikkaa
1) Signaalin ja ilmansyötön tarkastus:
Tarkista signaalin lähetysprosessi ja ilmansyötön tila uudelleen.
2) Matkakalibrointi:
- Mekaanisten asennoittimien liike on säädettävä manuaalisesti;
- Älykkäät asennoittimet voivat optimoida asiaankuuluvat parametrit itseviritystoiminnon avulla.
Vika 4: Venttiilin asennoitin värähtelee lähellä asetuspistettä
1) Ilmapiirin tiivistystesti:
Tarkasta huolellisesti ilmatiiviys asennoittimen ilmalähteen ulostuloaukosta toimilaitteen tuloaukkoon.
2) Toimilaitteen tilan tarkistus:
Eliminoi toimilaitteen sisäisen ilmavuodon mahdollisuus.
3) Resistanssikerroin ja parametrien hienosäätö:
- Analysoi, onko venttiilin sisäinen kitka tai muu vastus lisääntynyt;
- Käytä älykästä asennoitinta PID-parametrien tai kuolleen kaistan leveyden säätämiseen tarpeettoman tärinän vähentämiseksi.
