Pyörrevirtausmittari on suunniteltu ja valmistettu Karmanin vortex street -teorian perusteella, ja sitä käytetään ensisijaisesti erilaisten puhtaiden nesteiden, kuten kaasujen, nesteiden ja höyryn, virtauksen mittaamiseen. Vortex-virtausmittareissa on alhainen painehäviö, laaja mittausalue ja korkea tarkkuus. Nesteiden tilavuusvirtausta mitattaessa ne eivät juurikaan vaikuta parametrien, kuten nesteen tiheyden, paineen, lämpötilan ja viskositeetin, muutokset. Koska niissä ei ole liikkuvia mekaanisia osia, ne tarjoavat korkean luotettavuuden ja vaativat vähän huoltoa. Nykyään eri valmistajien pyörrevirtausmittarit voivat integroida lämpötilan kompensoinnin, mikä mahdollistaa suoran lämpötilan kompensoinnin kaasun/höyryn mittauksissa. Vortex-virtausmittareista on tullut yksi yleisimmistä virtausmittauslaitteista, ja niitä käytetään laajalti prosessiteollisuudessa.
Vortex-virtausmittarit saavuttavat tyypillisesti 1 %:n tarkkuuden kaasun/höyryn mittauksessa ja 0,75 %:n tarkkuuden nestemittauksessa. Väärin asennettuna mittaustarkkuus voi kuitenkin vaarantua merkittävästi.
Keskustellaan pyörrevirtausmittarien asennuksesta:
1. Asennuspaikan tulee olla kaukana putkista, jotka ovat alttiina mekaaniselle tärinälle ja iskuille.
2. Virtausmittari on asennettava paikkaan, joka varmistaa, että putki on täysin täytetty normaalin mittauksen saavuttamiseksi.

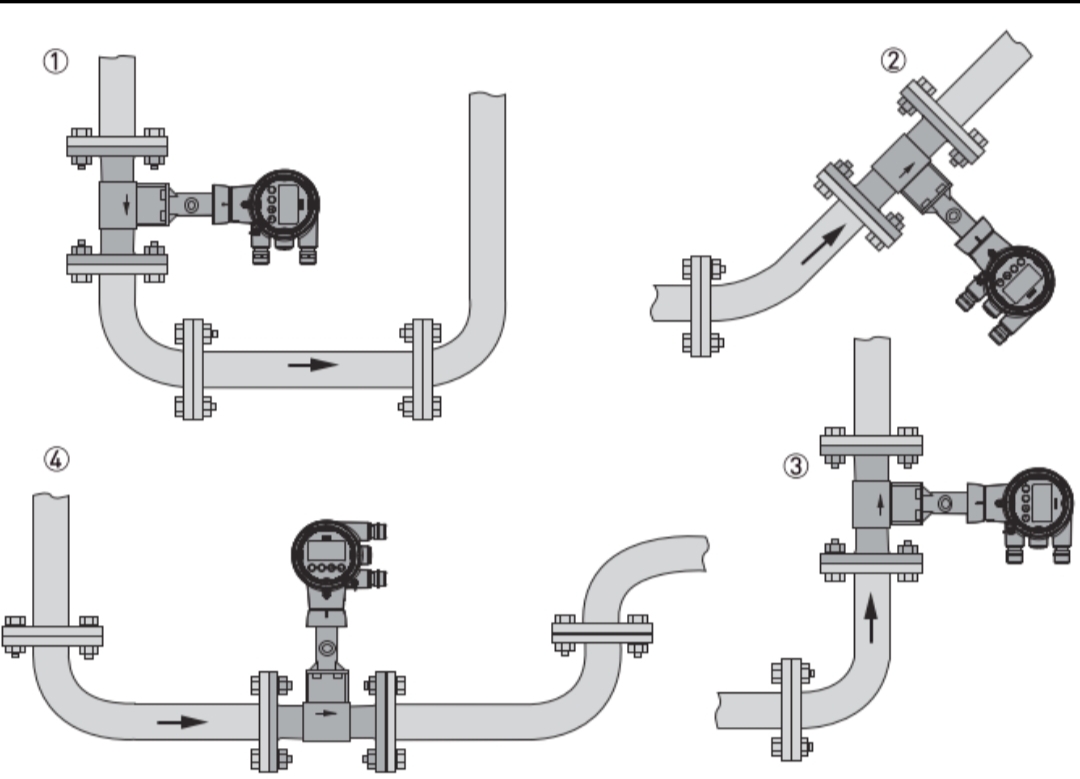

Nestesovelluksissa virtausmittaria ei saa asentaa korkeisiin kohtiin. Seuraavat asennusasennot ovat suositeltavia:

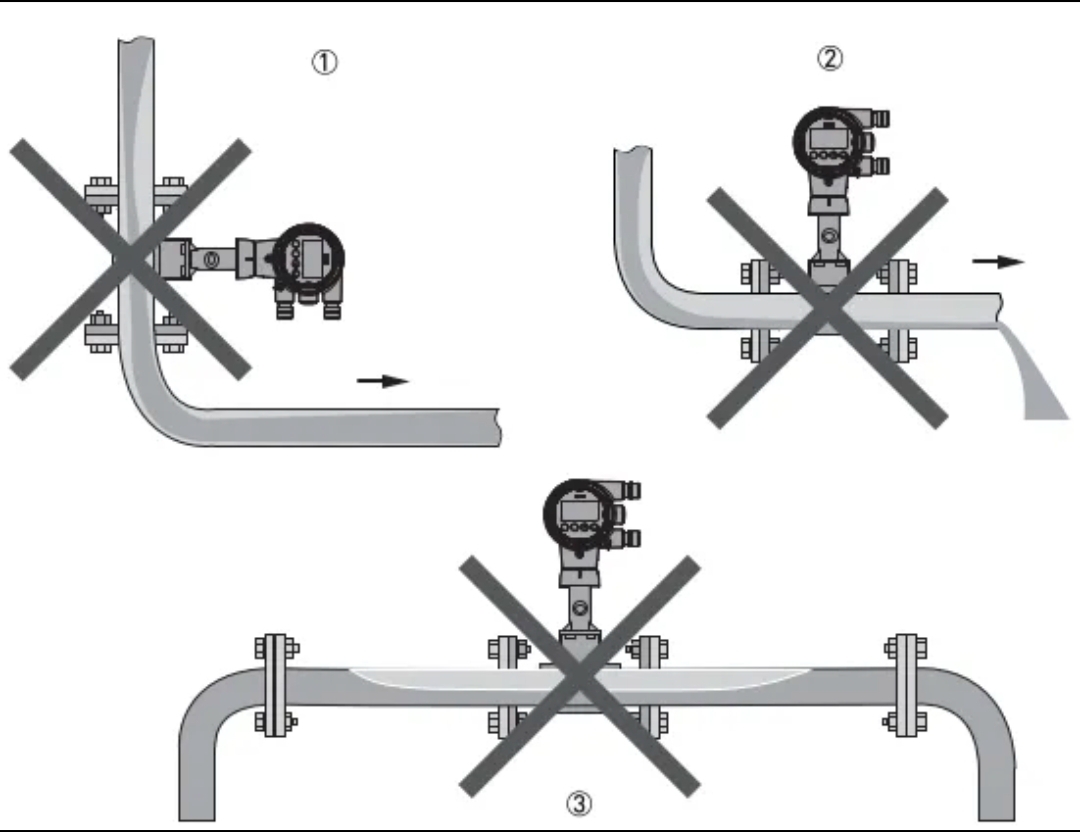

Seuraavia asennusasentoa ei suositella nestemäisiin sovelluksiin:

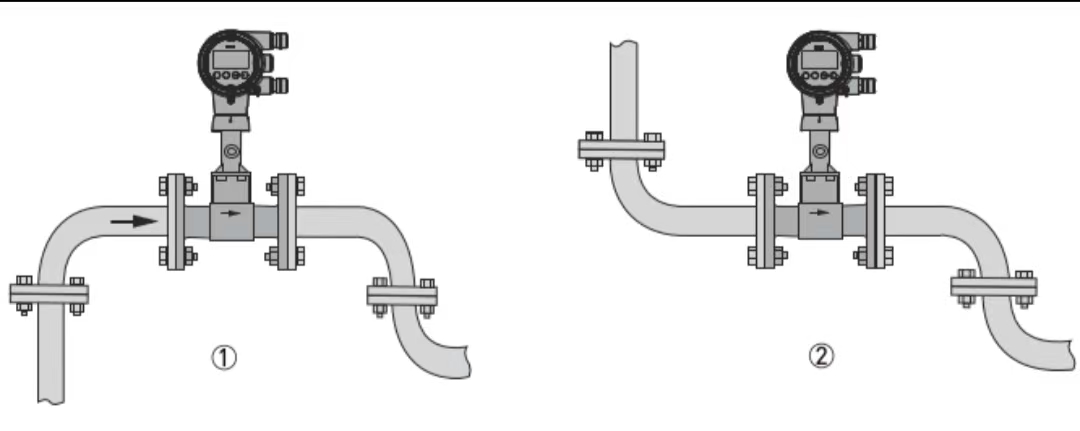

Kaasu-/höyrysovelluksissa putkisto on aina täynnä kaasua. Siksi virtausmittari voidaan asentaa pystysuoraan ylöspäin, pystysuoraan alaspäin tai vaakasuoraan suuntaan. Sitä ei kuitenkaan saa asentaa matalille kohdille. Suositellut asennusasennot ovat:

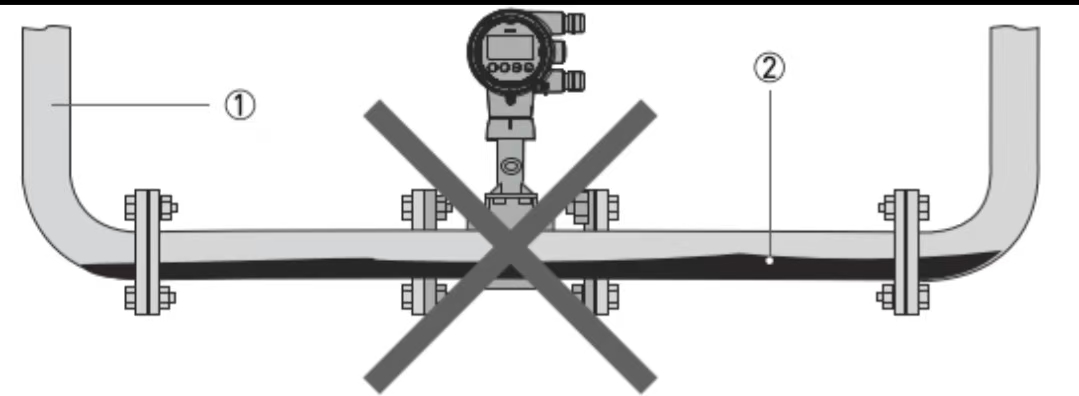

Kaasu-/höyrysovelluksissa matalat kohdat voivat kerääntyä nestettä, eikä niitä tule valita asennukseen:

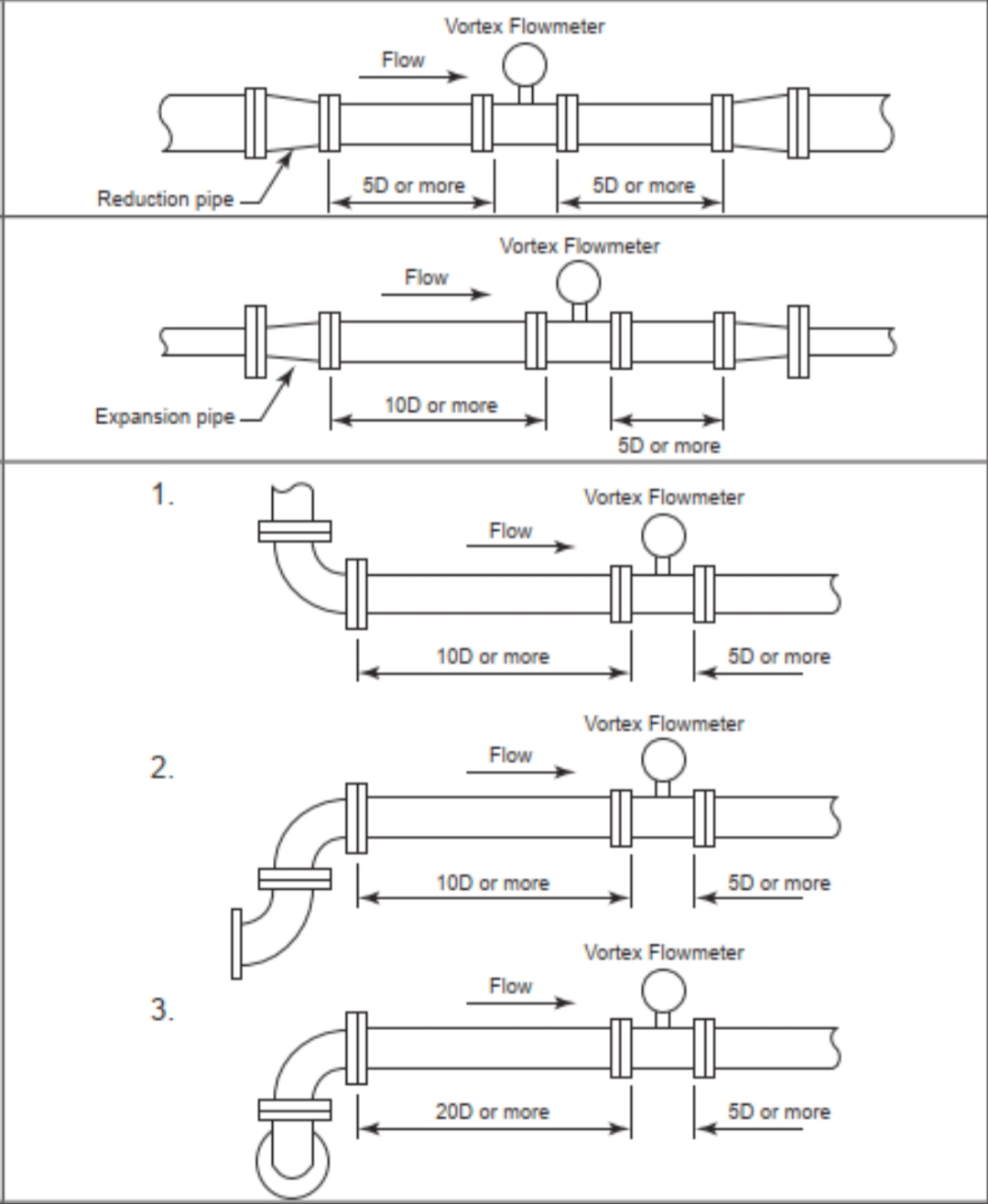

3. Suorat putkiosat ylä- ja alavirtaan (jos lämpötila- ja paineinstrumentteja tarvitaan, ne tulee asentaa virtausmittarin jälkeen. Myös alavirran mittalaitteiden tulee sijaita suoran putkiosan ulkopuolella. Suositeltu järjestys useille instrumenteille on: virtausmittari, painelähetin, lämpötilalähetin). Yleensä katso suoran putken pituusvaatimukset, jotka on määritetty valmistajan tuotenäytteessä (tai 15D:n ylävirtaan ja 5D:n alavirtaan instrumenttien käsikirjojen mukaan). Ilmoita putkistojen suunnittelutiimille etukäteen pyörrevirtausmittarin ylä- ja alavirran suoran putken vaatimuksista. Kun laitteen valmistaja on valittu, asennusvaatimukset on vahvistettava uudelleen valmistajan ohjeiden mukaisesti.

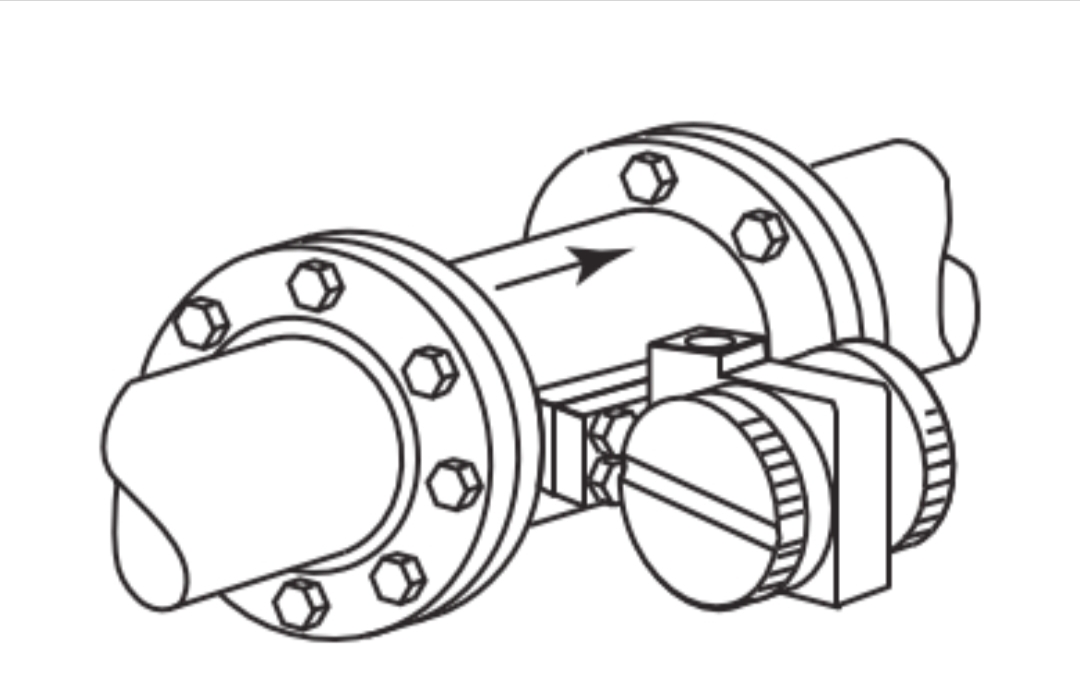

4. Kun mitataan korkeita lämpötiloja, valmistajat toimittavat yleensä split-tyyppisiä pyörrevirtausmittareita. Integroiduissa pyörrevirtausmittareissa lähettimen suunta tulisi määrittää väliaineen lämpötilan perusteella. Esimerkiksi korkean lämpötilan höyryä mitattaessa lähetin tulee suunnata sivuttain tai alaspäin (jotkut valmistajat eivät suosittele asennusta alaspäin, koska nestettä voi päästä lähettimen päähän).
